Brida Loca + Aro de cuello DIN-2673 PN-10

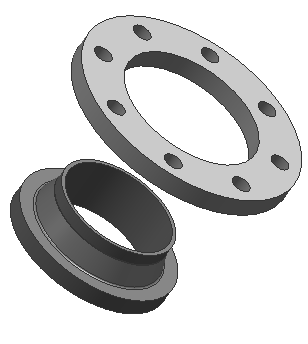

brida loca + aro con cuello EN-1092-1 Type 1 PN10 Dimensiones brida loca con aro cuello DIN-2673 PN-10

Dimensiones en milímetros

DN Tubo Brida Tornillos Aro Cuello Peso (kg)
d1 D d5 b k Nº Rosca d2 d4 h1 h3 d3 s r h2
Fila
1		 Fila 2 Fila 1 Fila 2 Met in Fila 1 Fila 2 Brida Aro
10 17.2 14 90 28 25 14 60 4 M12 1/2" 14 40 35 10 25 22 1.8 2 6 0.57 0.12
15 21.3 20 95 34 32 14 65 4 M12 1/2" 14 45 35 10 30 28 2 2 6 0.62 0.15
20 26.9 25 105 40 38 14 75 4 M12 1/2" 14 58 40 12 37 35 2.3 2 6 0.75 0.27
25 33.7 30 115 48 45 16 85 4 M12 1/2" 14 68 40 12 43 40 2.6 2 6 1.01 0.37
32 42.4 38 140 60 55 16 100 4 M16 1/2" 18 78 40 12 54 50 2.6 2 6 1.5 0.49
40 48.3 44.5 150 66 62 16 110 4 M16 5/8" 18 88 40 12 62 58 2.6 2 7 1.71 0.61
50 60.3 57 165 78 75 16 125 4 M16 5/8" 18 102 45 14 73 70 2.9 2 8 2 0.89
65 76.1 - 185 92 - 16 145 4 M16 5/8" 18 122 45 14 88 - 2.9 2 10 2.41 1.13
80 88.9 - 200 108 - 18 160 8 M16 5/8" 18 138 50 16 102 - 3.2 2 10 3 1.6
100 114.3 108 220 135 128 18 180 8 M16 5/8" 18 158 50 16 128 122 3.6 2 12 3.26 2.01
125 139.7 133 250 158 152 18 210 8 M16 5/8" 18 188 50 18 154 148 4 3 12 4.07 2.86
150 168.3 159 285 180 178 18 240 8 M20 3/4" 22 212 50 18 181 172 4.5 3 12 5.05 3.26
200 219.1 216 340 238 235 20 295 8 M20 3/4" 22 268 55 20 233 230 5.9 3 16 6.7 5.13
250 273 267 395 294 288 22 350 12 M20 3/4" 22 320 60 22 288 282 6.3 3 16 9.09 7.18
300 323.9 318 445 344 338 26 400 12 M20 3/4" 22 370 60 22 338 332 7.1 3 16 12.5 8.5
350 355.6 368 505 376 388 28 460 16 M20 3/4" 22 430 60 22 370 382 7.1 4 16 16.6 10.9
400 406.4 419 565 430 442 32 515 16 M24 7/8" 26 482 65 24 426 438 7.1 4 16 22.4 14.2
500 508 521 670 533 545 38 620 20 M24 7/8" 26 585 70 26 528 540 7.1 4 16 32.5 19.4
600 609.6 622 780 633 645 44 725 20 M27 1" 30 685 80 26 628 640 7.1 4 18 47.2 24.1
700 711.2 720 895 740 748 50 840 24 M27 1" 30 800 85 28 735 742 8 5 18 67.6 34.4
800 812.8 820 1015 843 850 56 950 24 M30 1_1/8" 33 905 90 30 838 845 8 5 18 97 44.1
900 914.4 920 1115 947 952 62 1050 28 M30 1_1/8" 33 1005 95 32 940 945 10 5 20 117 54.1
1000 1016 1020 1230 1050 1055 68 1160 28 M33 1_1/4" 36 1110 100 34 1044 1048 10 5 20 152 69.2
Notas:

Peso aproximado calculado con densidad acero de 7.85 kg/dm3
