Brida ciega DIN 2527 PN-16

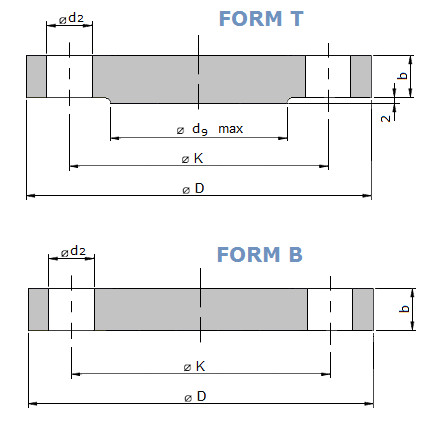

brida ciega DIN 2572 PN 16 Dimensiones brida ciega DIN 2527

Dimensiones en milímetros

DN Brida Resalte
d9 max		 Tornillos Peso (kg) (7,85kg/dm3)
D b k Cantidad Rosca d2 Forma B Forma T
10 90 14 60 - 4 M12 14 0.63 —
15 95 14 65 - 4 M12 14 0.72 —
20 105 16 75 - 4 M12 14 1.01 —
25 115 16 85 - 4 M12 14 1.23 —
32 140 16 100 - 4 M16 18 1.8 —
40 150 16 110 - 4 M16 18 2.09 —
50 165 18 125 - 4 M16 18 2.88 —
65 185 18 145 55 4 M16 18 3.66 3.7
80 200 20 160 70 8 M16 18 4.77 4.83
100 220 20 180 90 8 M16 18 5.65 5.75
125 250 22 210 115 8 M16 18 8.42 8.59
150 285 22 240 140 8 M20 18 10.4 10.6
(175) 315 24 270 165 8 M20 22 14 14.3
200 340 24 295 190 12 M20 22 16.1 16.5
250 405 26 355 235 12 M24 26 24.9 25.6
300 460 28 410 285 12 M24 26 35.1 36.1
350 520 30 470 330 16 M24 26 47.8 49.1
400 580 32 525 380 16 M27 30 63.5 65.3
500 715 44 650 475 20 M30 33 102 105
