Conexión Slip-on o sobre tubería

La brida se introduce por el exterior de la tubería.

Dos cordones de soldadura, en el exterior de la tubería e interior de la brida.

Aplica a las bridas planas, bridas slip-on y bridas con hub

Conexión Soldadura a tope (Butt-welding)

Un cordón de soldadura, en el que la tubería y el cuello de la brida están alineados.

Aplica a las bridas con cuello (welding neck flanges)

El grosor del cuello de la brida también llamado SCH (Schedule) suele coinidir con el espesor de la tubería.

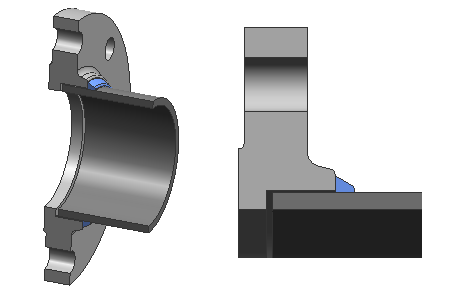

Conexión socket weld

La tubería se introduce dentro de la brida dejando una holgura de unos 2 mm con el diámetro tope de la brida. Cordón de soldadura en el exterior a la tubería.

La holgura evita que las posibles expansiones térmicas tensionen el cordón de soldadura por falta de espacio.

Debido a que en la holgura se puede acumular fluido, la solución socket weld no es recomendable en aplicaciones donde puede producirse corrosión crevice (rendija)

Diámetro menor de la brida coincide con el interior de la tubería.

Las bridas socket weld no suelen usarse en tamaño mayores a 2".
